Pneumaatiline pissuaari loputusnupp, juhtpaneel tüüp 30
- Kaitsva barjääriga juhtpaneel
- Joone mõõtmed: 130 x 130 mm
- Reguleeritav loputusaeg õhudüüside abil (pneumaatiline)
- Väike juhtpuldi jõud
- Lühike käigupikkus
- Loputuse aktiveerimine juhtpaneeli vabastamisega
- Loputuse mahtu saab reguleerimiskruvi abil vähendada 0,5 liitrini
- Kinnitusgrupp II vastavalt standardile DIN 4109
Otstarve
- Pissuaari käsitsi loputuse juhtimiseks
- Geberiti paigalduselementide jaoks pissuaaride jaoks, millel on esiosa juhtpaneel
- Geberiti paigalduselementide jaoks pissuaaride jaoks, millel on esiosa juhtpaneel ülevalt
- Geberiti pissuaar loputuspaigalduseks (alates tootmisaastast) 2009)
Tehnilised andmed
- Voolurõhk: 100–800 kPa
- Maksimaalne veekatse rõhk: 1600 kPa
- Maksimaalne õhu/inertgaasi katserõhk: 300 kPa
- Suhteline õhuniiskus: <100%
- Maksimaalne veetemperatuur: 30 °C
- Tööjõud: < 12 N
- Voolukiirus 1 baari rõhul ilma vooluregulaatorita: 0,3 l/s
- Voolukiirus 1 baari rõhul vooluregulaatoriga: 0,18 l/s
- Arvutuslik voolukiirus: 0,22 l/s
- Arvutusliku voolukiiruse minimaalne ülerõhk: 100 kPa
- Loputusaeg, seadistusvahemik: 4/8/12 s

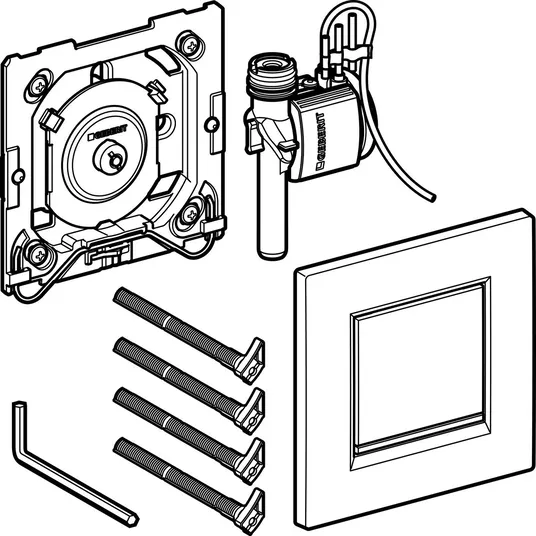

Tarnekomplekt
- Juhtplaat, tüüp 30
- pneumaatiline loputus, eelmonteeritud kinnitusraamile
- pneumaatiline ventiil
- Kinnitusmaterjalid
